kein Ladestrom

[Gerhard aus Bayern]

Hallo Martin,
bin auch gespannt , dauert ein bisschen wegen anderer Dinge,berichte aber auf jeden Fall !
Die Batterie ist neuwertig und gut geladen.
War bisher der Meinung daß eine fast leere Batterie den höchsten Ladestrom zieht und dieser mit steigendem Batterieladezustand dann etwas zurückgeht ?!?
Aber elektrisch muß ich noch länger dazulernen.......

Bis dann

Gerhard

[martin s aus b]

... daß eine fast leere Batterie den höchsten Ladestrom zieht und dieser mit steigendem Batterieladezustand dann etwas zurückgeht ...

Hallo Gerhard,

das stimmt auch. Aber was Du hier

... produziere ich einen mit dem Voltmeter messbaren Ladestrom von 13 Volt bei 2000 U/min. ...

gemessen hast ist nicht der Ladestrom sondern die Ladespannung.

Mein Vorschlag wär daß wir das Ergebnis der Spannungsmessung gemäß Werkstatthandbuch abwarten. Wenn die 14,5 ... 15 V auswirft alles gut.

Wenn nicht - meine diesbezügliche Erfahrung mit der TX-Elektrik hier https://www.z750twin.de/forum/viewtopic.php?t=4130, die Problemlösung steht ganz hinten. Und wie ich meinen eigenen Bericht jetzt mal wieder lese ...

... Bei laufendem Motor mit dem Voltmeter gemessen steigt die Spannung am Batterieanschluß um ca. 0,3 Volt, die Lichtmaschine scheint also zu laden ...

... stell ich fest, daß ich bei der Fehlersuche - der Stator hatte einen Masseschluß - auch mit dem defekten Stator eine Ladespannung knapp über der eigentlichen Batteriespannung gemessen hab.

Screenshot 2026-06-17 151318.jpg (64.23 KiB) 731 mal betrachtet

Im ganzen System gibts ja nur die Stator- und Erregerspule, den Gleichrichter die Batterie und den Regler. Plus Kabelverbindungen und Stecker. Entweder ein defektes Bauteil, und die lassen sich alle einzeln prüfen, eien korridierter Steckverbindung - Leitungsverbindungen mit dem Ohmmeter checken - oder ein falsch eingestellter Regler.

Und wenns der Regler ist würd ich nicht lang mit dem Original rummachen sondern den hier verbauen. Mit dem kannst Du dann, im Unterschied zum originalen, auch problemlos eine AGM- oder Gelbatterie fahren.

Screenshot 2026-06-17 152240.jpg (107.67 KiB) 731 mal betrachtet

Anleitung und Erklärung dazu gibts hier https://www.tx750.de/forum/viewtopic.ph ... gler#p8854 Leider hats in dem Beitrag die Fotos weggeschossen, deshalb hab ich hier eins von meinem Umbau angehängt.

[Gerhard aus Bayern]

Hallo Martin ,
danke für deinen Beitrag , alleine der Hinweis auf den elektronischen Regler und die passenden Batterien ist schon alle Mühe wert.
Habe eine normale wartungsfreie Batterie drin ( KAGO AGM ). Ist das eine der angesprochenen Gel-Batterien die vom mechanischen Regler nicht angesprochen werden ??
Habe momentan hitzefrei , ist einfach zu heiß in der Bastelhütte....

Viele Grüße
Gerhard

[Gerhard aus Bayern]

Hallo Schrauber,halo Martin,
habe Ladespannung wie beschrieben gemessen , 13 Volt , genauso wie direkt an der Batterie.......
Die Wechselspannung an den weißen Kabeln gegen Masse ist bei allen drei Kabeln zwischen 7 und 9 Volt . Durchgang gegen Masse konnte ich keinen messen.
Da stimmt also etwas nicht ! Die Statorwicklung ist "NOS" , was ist , wenn die Erregerspule einen Defekt hat ? Auch hier konnte ich keinen Durchgang auf Masse fetstellen. Wie kann ich messen , ob die Spule "liefert" ?

Viele Grüße
Gerhard

[martin s aus b]

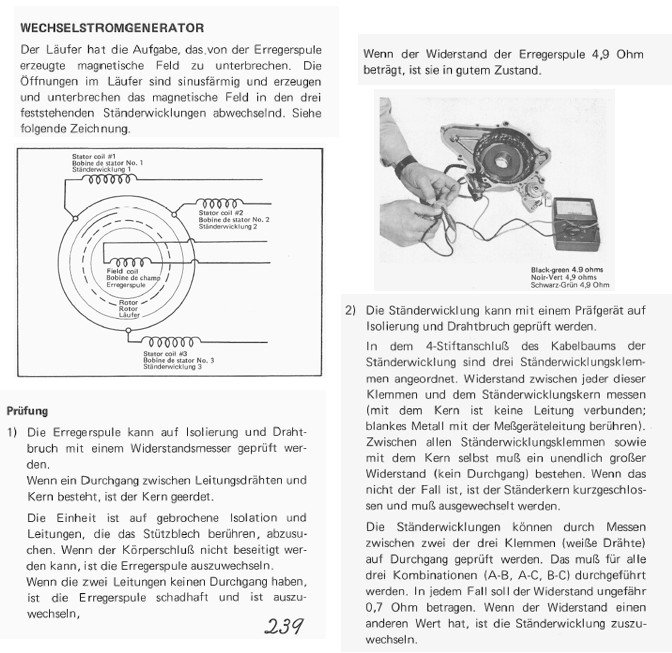

Handbuch Seiten 239/240

Screenshot 2026-06-30 092804.jpg (115.24 KiB) 145 mal betrachtet

[Gerhard aus Bayern]

Hallo Martin,

alles gemessen wie beschrieben , zwischen den Ständerwicklungen habe ich 0,9 Ohm bei jeder Kombination , gegen Masse kein Durchgang auch bei allen dreien.
Die Erregerspule hat Durchgang zwischen grün und schwarz und ebenfalls keinen Durchgang auf Masse.
Hier scheint also messtechnisch alles in Ordnung zu sein!?
Regler habe ich schon getauscht (da habe ich zwei ) unverändertes Verhalten bei beiden.
Werde als nächstes anfangen,die Leitungen und Stecker durchzumessen.....
Oder hast du noch eine Idee ?

Viele Grüße
Gerhard

[schraubix]

Hallo Gerhard
du schreibst die Erregerspule habe "Durchgang" aber hat sie ca. 5 Ohm ?
Wenn da kein genügendes Magnetfeld aufgebaut wird, gibts keine Induktion.
Gruss
schraubix

[Gerhard aus Bayern]

Hallo Schraubix,

habe an der Erregerspule 4,3 Ohm bei Durchgangsmessung . Reicht das aus ?

Viele Grüße
Gerhard

[schraubix]

Hallo Gerhard
4,3 Ohm ist gut. Die Ohmmeter haben da ziemliche Toleranzen.

[Gerhard aus Bayern]

Hallo Kollegen,
neue Frage,zu der ich im Handbuch nichts konkretes gefunden habe:
Wozu sind die zwei grünen Widerstände da , von denen vier gelbe bzw.schwarz-rot-grün gelbe Kabel auf den Vierfachstecker gehen.
Nur für die Reservelichteinheit ( die ich nicht verbaut habe ) ?

Die Reglerverdrahtung habe ich mittlerweile auch auf Anschluss und Durchgang geprüft , auch in Ordnung......

Viele Grüße
Gerhard
